INTERPRETACIÓN DE PLANOS ELECTRÓNICOS
Se refiere a los pasos, métodos y detalles que se deben cumplir para que la instalación eléctrica a realizar cumpla con los requisitos de seguridad, eficiencia y confiabilidad que se requieren.

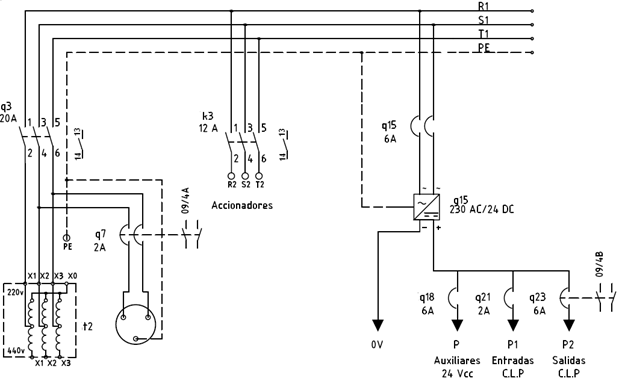

PLANO GENERAL
Estos planos describen la alimentación eléctrica y todos los sub circuitos que se derivan de la alimentación principal. Estas derivaciones van a alimentar a los diferentes elementos eléctricos y de control que componen el sistema que se está representando. En estos planos es común encontrar elementos tales como transformadores, interruptores, fusibles, protecciones magnéticas (breakers), fuentes de poder, conductores con alimentación trifásica entre otros.
PLANO DE MANDO
En los planos de potencia se muestra la interconexión de los elementos que consumen mayor cantidad de potencia en el sistema, típicamente motores eléctricos. Usualmente contienen elementos tales como: motores, protecciones termo magnéticas (guardamotores), fusibles, protecciones magnéticas (breakers), térmicos, contactores (arrancadores), variadores de frecuencia, servo drives, arrancadores suaves, el sistema trifásico de alimentación entre otros.

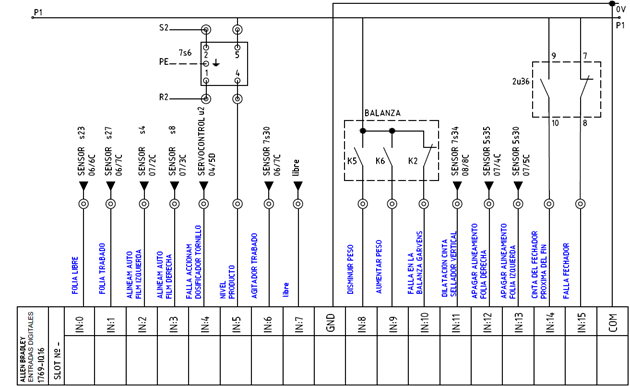

PLANOS DE ENTRADA Y SALIDA
Los sistemas que contienen controladores como PLCs, el juego de plano incluyes planos de entradas y planos de salida. Los planos de entrada muestran las conexiones que van desde el campo al controlador, típicamente botones, selectores y contactos. En los planos de salida se pueden observar las conexiones que van desde el controlador al campo, típicamente bobinas y luces pilotos.

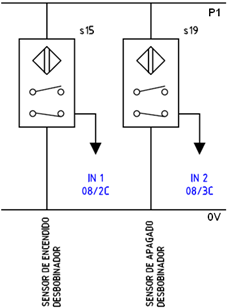

PLANOS DE ALIMENTACIÓN
En los planos de alimentación se muestra como algunos elementos toman la alimentación de los sub circuitos descritos en el plano de alimentación general, los elementos a los que normalmente hace referencia este plano son sensores, fuentes de poder, interfaz de operación, controladores entre otros.

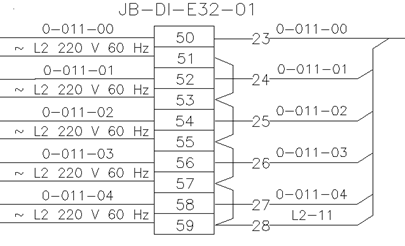

PLANOS DE BORNERAS
Estos planos muestran un detalle de la conexión de cada conjunto de bornas involucradas en el sistema.

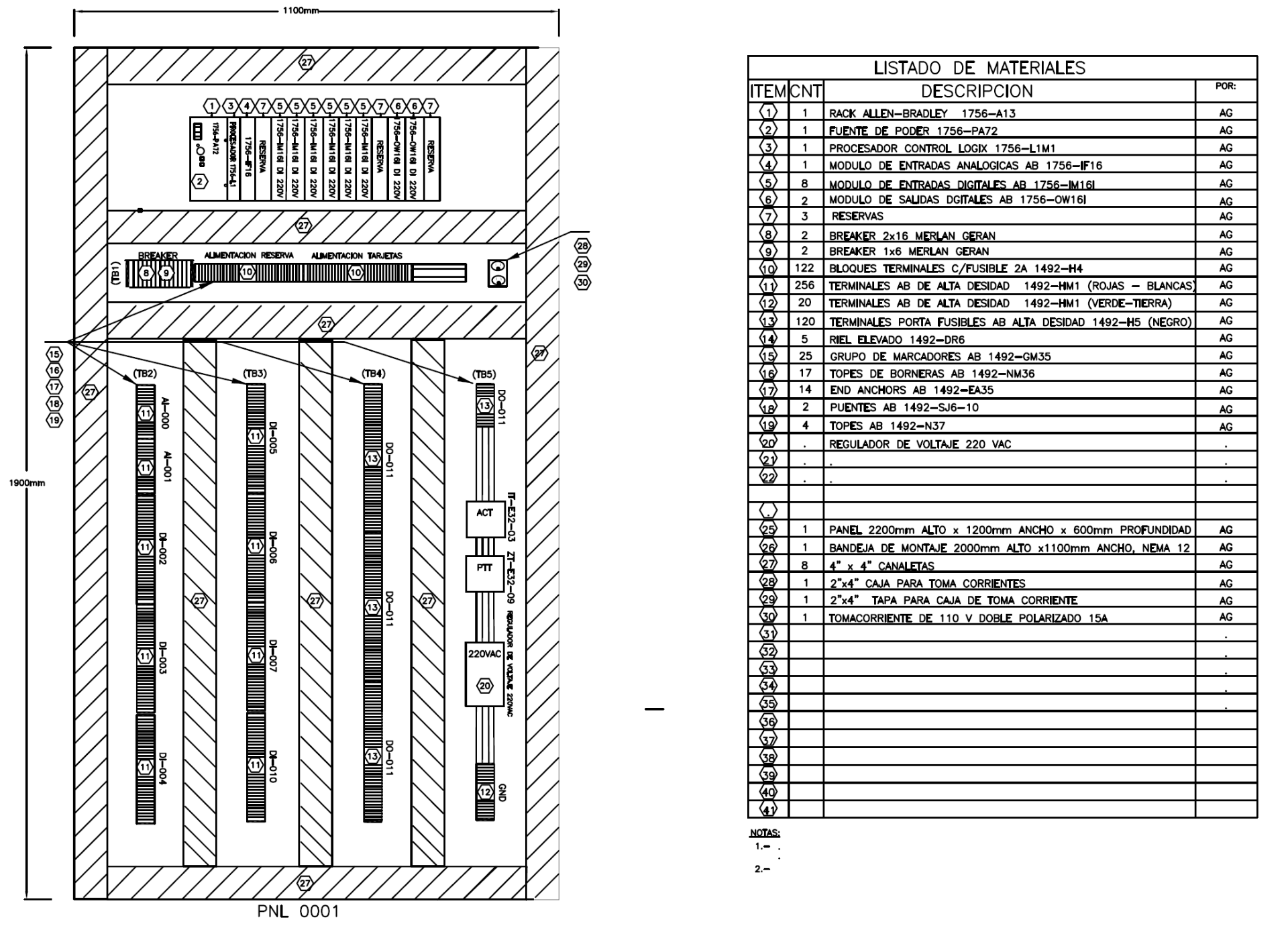

PLANOS DE ARMARIO
Los planos de armario muestra la distribución de los elementos en los armarios.
PLANO DE RED
En el plano de red se muestra la conexión de los nodos en las diferentes redes del sistema.
